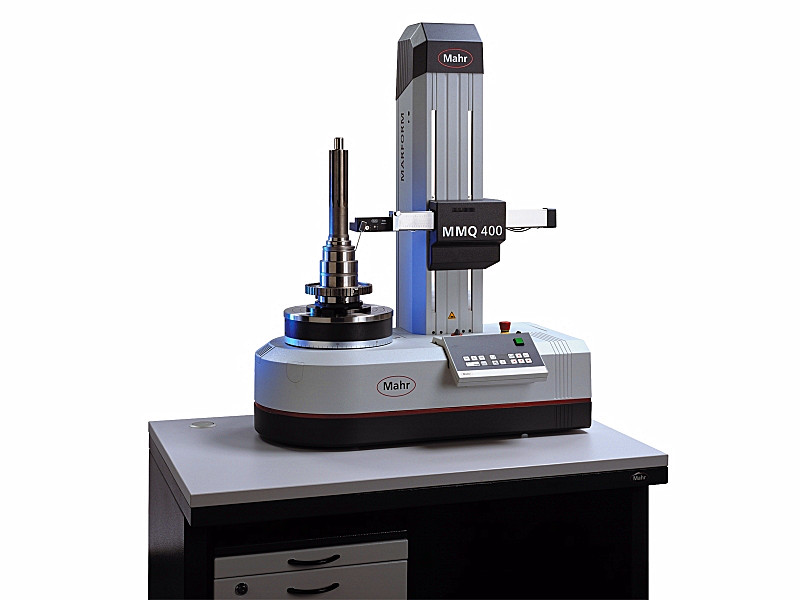

Product Center馬爾圓柱度儀MMQ400
| 產品簡介: MarForm MMQ400具有不同的模塊，可根據您的要求進行優化組裝： ? 電動以及手動調心調平工作臺 ? 垂直軸（Z）具有900mm，500mm或350mm的測量長度水平軸（X）具有180 mm 或280 mm的測量長度，在X和Z軸配有光柵尺。對測量點精確、可重復定位可降低對測量的影響 ? 手動或全自動探頭具有靈敏的測量回路，高線性和低測力 ? 指定輪廓的快速測量配有路徑控制 ? DIN/ISO標準下的圓度、直線度、平行度、同軸度、跳動、圓柱度、錐度，都可以在Mahr MMQ 400系列的自動測量下輕松實現。 | ||||
產品參數： 儀器精度： ? 儀器最小分辨率：0.01um ? 園度全值誤差(P+V) : 0.02um+0.0005Hum/mm（H為測量高度）(按國家標準,國際標準規定，園度誤差必須用最小區域法按全值評定)；如按半值評定：園度半值誤差(P或V) : 0.01um+0.00025um/mm（H為測量高度） 垂直測量軸精度： ? 直線度誤差 : 0.15um/100mm ? 全程直線度誤差: 0.3 um ? 垂直測量軸與轉臺主軸間的平行度誤差: 0.5 um 水平測量軸精度： ? 直線度誤差 : 0.4 um/100mm；0.8 um/100mm(全行程) ? 水平測量軸與轉臺主軸的垂直度誤差: 1 um 測量范圍： ? 可測工件最大直徑: 420mm ? 可測工件最大高度: 475mm ? 工作臺最大承載: 600N ? 工作臺直徑: 285mm ? 最小測頭直徑0.3mm,可測DGX-2“過橋齒輪”（基準孔直徑只有2mm）等的同軸度等。 ? 最長測桿250mm,可測DGX-2 “殼體”等的圓柱度，同軸度，垂直度等。 |
| ||||
|
|
|
| ||
