馬爾圓度儀在軸承測量中的應用

　　

滾子軸承的零件，其圓度和波紋度與其理想幾何形狀會有偏差。高速的軸承部件（例如計算機硬盤中的部件），如果滾道偏離理想的圓度，會導致運行不均勻、產生噪音，并由于磨損增加而縮短使用壽命。

因此，對于此類軸承的制造商而言，最好在組裝軸承之前，需要測試各個部件的圓度偏差和波紋幅度大小相關的特定公差。

通過馬爾的圓度儀，用戶可以精準地測量滾子軸承零件的各種形位公差，包括：滾子和軸承圈的圓度，滾子的圓柱度等。

獨立的速度分析軟件

馬爾圓度儀具有獨立的速度分析軟件可以在垂直于圓周表面的滾道上的全封閉輪廓進行數據分析。這是一個非常強大的工具，可以進行速度的定量預測，評估單個組件的任何形狀偏差，對組裝后旋轉中產生的影響進行計算。
在對一個目標進行速度分析之前，首先要使用圓度儀測量機在滾道區域（垂直于圓周表面/垂直于端面）掃描一個完整的閉合輪廓。軸承組件的軸必須首先與測量機的旋轉軸機械對齊，這個就是所說的調心調平。速度分析軟件最初根據未過濾的原始輪廓的完整頻率范圍或者原始輪廓的用戶定義頻帶來計算傅立葉幅度譜（FFT 分析）。

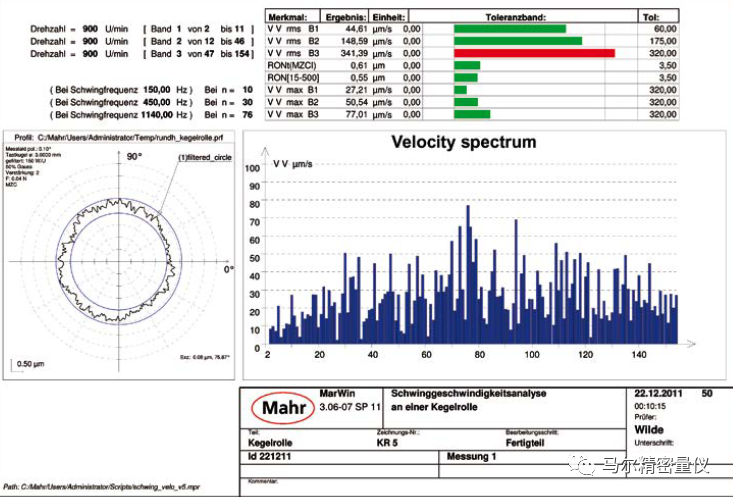

軸承滾子速度分析測量報告
軟件還可以根據客戶對每種滾道類型的規格設置唯一的默認數據集，然后用戶可以根據需要使用該數據集將修改后的參數重置回指定的默認值。
同時，馬爾MMQ500有著較前一代圓度儀更大的調心調平范圍、更大的工作臺直徑以及更大的承重。這樣可以針對較大的軸承滾子和套圈進行測量，滿足客戶更廣泛的需求。
