輪廓儀和粗糙度儀的異同

　　

有些朋友搞不清楚輪廓儀和粗糙度儀的異同，今天就給大家科普一下二者的異同。
相同點：

輪廓儀和粗糙度儀都屬于表面形貌測量儀器。

不同點：

輪廓儀是對物體的輪廓、二維尺寸、二維位移進行測試與檢驗的儀器，作為精密測量儀器在汽車制造和鐵路行業的應用十分廣泛。它主要是用來測量零件表面的輪廓形狀，反應的是零件的宏觀輪廓，比如說：汽車零件中的溝槽的槽深、槽寬、倒角（包括倒角位置、倒角尺寸、角度等），圓柱表面素線的直線度等參數?？傊?，輪廓儀反映的是零件的宏觀輪廓。
粗糙度儀又叫表面粗糙度儀、表面光潔度儀、表面粗糙度檢測儀、粗糙度測量儀、粗糙度測試儀等多種名稱。主要是測量零件表面的磨加工/精車加工工序的表面加工質量，通俗地講，就是零件表面加工得光不光（粗糙度老國標叫光潔度），即粗糙度反映的是零件加工表面的微觀情況。
但是，按日本產品翻譯過來，沒有輪廓儀及粗糙度儀之分，按日本產品翻譯，叫輪貌測量儀，即能測量零件表面的宏觀輪廓，又能測量零件表面的微觀輪廓，故還有一種區分方式是：都叫輪廓儀，能測粗糙度儀的，叫帶粗糙度測量頭（即粗糙度測量模塊），僅能測量輪廓的，是不帶粗糙度測量頭的，但也叫輪廓儀。
總結:

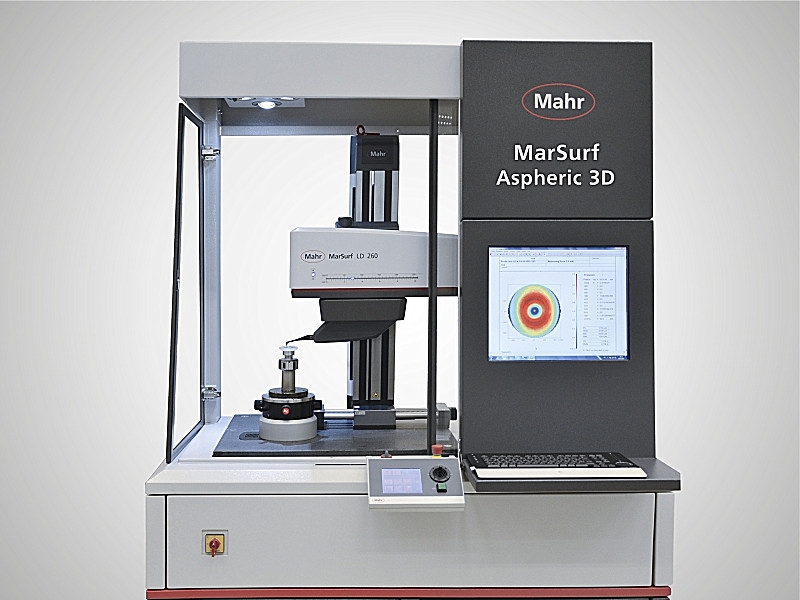

輪廓儀與粗糙度儀雖不是同一種產品，但兩種儀器之間有著密切的關系，在此基礎上產生粗糙度輪廓一體機，就是在輪廓儀上加裝粗糙度測量模塊，這樣既可以測量輪廓尺寸，又可以測量粗糙度，具有代表性的就是馬爾粗糙度輪廓儀LD 260，實現一次測量，輪廓、粗糙度同時分析，可分析工件不同區域粗糙度；提高測量效率。
