金相倒置顯微鏡與正置顯微鏡的區別

　　

    購買正置式顯微鏡還是倒置式顯微鏡？ 在回答這個問題之前，應該清楚正置式顯微鏡和倒置式顯微鏡到底有什么區別。金相顯微鏡又叫材料顯微鏡，主要用來觀察金屬組織的結構，可以分為正置金相顯微鏡跟倒置金相顯微鏡正置金相顯微鏡在觀察時成像為正像，這對使用者的觀察與辨別帶來了非常大的方便。

    近年來，微電子業由于需要高倍率平面顯微技術支持芯片生產，因此，金相顯微鏡被引入該領域推廣使用并正在不斷的改進以滿足行業的特殊需要。倒置式金相顯微鏡，由于試樣觀察面向下與工作臺表面重合，觀察物鏡位于工作臺的下面，向上觀察，這種觀察形式不受試樣高度的限制，使用方便，儀器結構緊湊，外型美觀大方。

倒置顯微鏡：

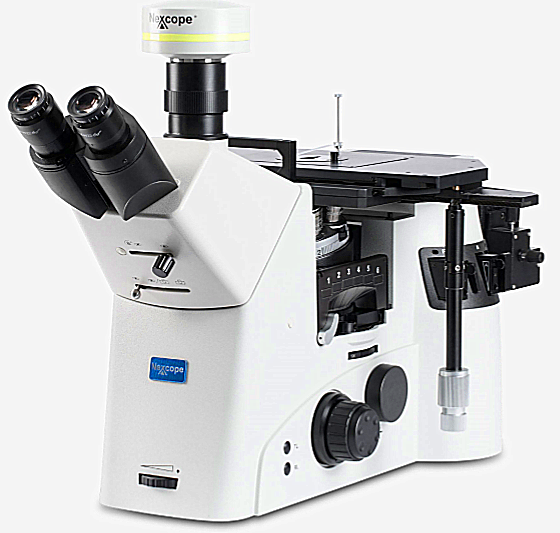

科研級倒置金相顯微鏡

     工作原理：由可選擇的固定透鏡組組成的物象放大裝置，將觀察的微小物點放大到足夠的大小。其中，倒置顯微鏡的聚光鏡能提供足量的平行光，經過樣品，透射進入載物臺下方的接物鏡，由接物鏡進行一次物象放大，然后經接目鏡進行第二次放大成像，或經三目接口第二次放大后通過感光元件形成數碼照片或錄制數字影像。

    倒置金相顯微鏡底座支承面積較大，重心較低，安全平穩可靠，目鏡與支承面呈45℃傾斜，觀察舒適。 倒置金相顯微鏡除標準配置選擇外，通過技術提升具有直接的圖像輸出功能，可方便的連接計算機，根據工藝要求應用軟件進行智能化處理。

正置顯微鏡：

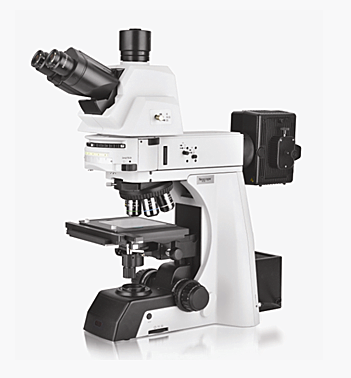

科研級正置金相顯微鏡

    觀察面向上，適宜于尋找特定或廣域范圍內表面目標的觀察研究和分析。廣泛應用于電子行業IT，PCB和微顆粒、線材、纖維、表面噴涂等，及材料金相組織結構的檢測、研究和分析等工作。廣泛應用在工廠、實驗室和教學及科研領域。

區別：

    正置的試樣放在下面，倒置的試樣放在上面。正置的物鏡向下，倒置的物鏡向上。也就是說：倒置的鏡頭在載物臺下面，將試塊試面朝下放在載物臺上，此時鏡頭在下，試塊倒置在上，鏡頭從下向上對試面進行觀測。

    正置的鏡頭在載物臺上面，將試塊試面朝上放在載物臺上，此時鏡頭在上，試塊正置在上，鏡頭從上向下對試面進行觀測。 在根據樣品選定了某一種類的顯微鏡之后，考慮選擇正置式顯微鏡還是倒置式顯微鏡基本上便可以參考以上幾點，同時您還要考慮到您現有的制樣條件，因?yàn)檎⑹斤@微鏡對樣品的制樣要求比較高而倒置式顯微鏡則相對要低一些。
