工業顯微鏡的分類及其應用

　　

顯微鏡是人類進入原子時代的標志，是一種由一個或多個透鏡組合而成的一種光學儀器，一種將微小物體放大成為人類肉眼所能看到的儀器。

以下就是工業顯微鏡的分類：首先是體視顯微鏡，主要用于現場檢查，PCB,液晶等行業用的比較多。其次是金相顯微鏡符合材料分析等，鋼鐵及金加工行業要求測量顯微鏡，更多的應用于微電子及精細加工業。

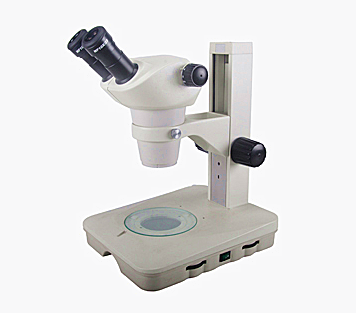

　　一、體視顯微鏡

　　體視顯微鏡又稱“實體顯微鏡”“立體顯微鏡”，是一種具有正像立體感地目視儀器，被廣泛地應用于生物學、醫學、農林、工業及海洋生物各部門。它具有如下地特點：

　　1.雙目鏡筒中的左右兩光束不是平行，而是具有一定的夾角——體視角(一般為12度---15度)，因此成像具有三維立體感;

　　2.像是直立的，便于操作和解剖，這是由于在目鏡下方的棱鏡把像倒轉過來的緣故;

　　3.雖然放大率不如常規顯微鏡，但其工作距離很長

　　4.焦深大，便于觀察被檢物體的全層。

　　5.視場直徑大。

　　目前體視鏡的光學結構是：由一個共用的初級物鏡，對物體成像后的兩光束被兩組中間物鏡——變焦鏡分開，并成一體視角再經各自的目鏡成像，它的倍率變化是由改變中間鏡組之間的距離而獲得的。隨著應用的要求，目前體視鏡可選配豐富的選購附件，如熒光，照相，攝像，冷光源等等。

　　二、測量顯微鏡

　　測量顯微鏡采用透、反射的方式對工件長度和角度作精密測量。特別適用于電子行業，機械精加工。用來測量電子線路的寬度和精細小工件的幾何尺寸，以及其它精密零件測。增強型測量顯微鏡廣泛地適用于計量室，生產作業線以及科學研究等部門。

　　測量顯微鏡配有高精度的工作平臺,高精密的數顯測微頭,日本進口攝像器?？梢灾苯釉谟嬎銠C(jī)屏幕上瞄準，無須人眼瞄準，減小人為誤差。從而保證儀器的高精度性,是一種理想的多用途的小型精密測量儀器。

　　測量顯微鏡采用高精度的工作平臺，并配有高精密數顯測微頭。操作方便，可靠性強。儀器放大倍數高，工作臺除作X，Y坐標的移動外，還可以作360°的旋轉，亦可以進行高度方向Z坐標的測量。測量顯微鏡照明系統除作透、反射照明外，還可作斜光線照明。

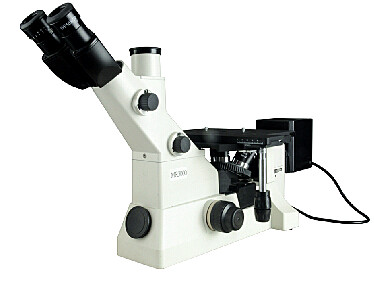

　　三、金相顯微鏡



　　金相顯微鏡主要用于鑒定和分析金屬內部結構組織，它是金屬學研究金相的重要儀器，是工業部門鑒定產品質量的關鍵設備，該儀器配用攝像裝置，可攝取金相圖譜，并對圖譜進行測量分析，對圖象進行編輯、輸出、存儲、管理等功能。

　　金相顯微鏡由于易于操作、視場較大、價格相對低廉，直到現在仍然是常規檢驗和研究工作中較常使用的儀器。
